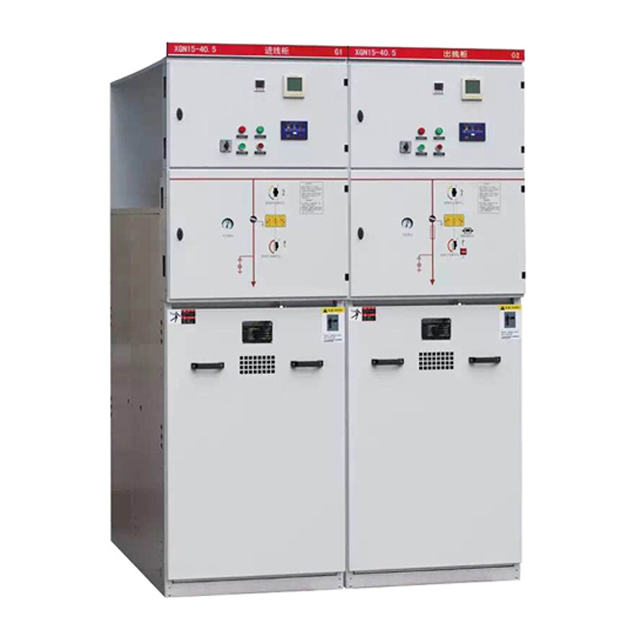

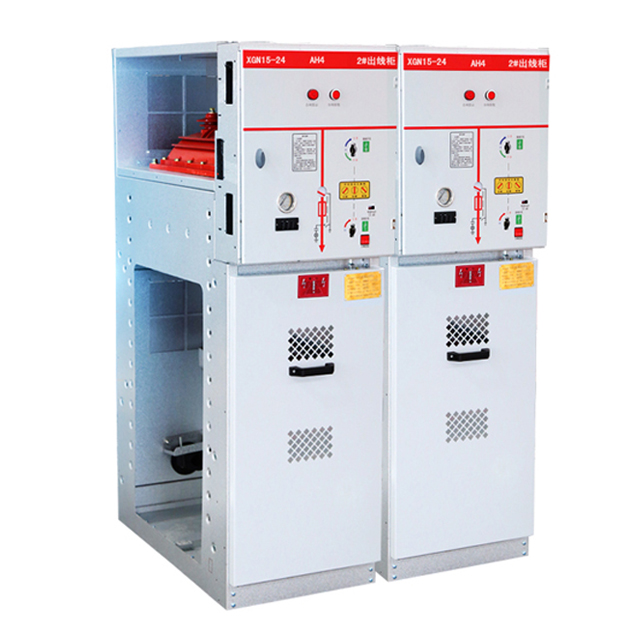

XGN15-12/24/40.5全绝缘环网柜
产品概述

XGN15系列箱型固定式金属封闭开关柜(简称环网柜)适用于交流50Hz,1OKV的网络作为开断负荷和短路及关合短路电流用,本环网柜配手动、电动弹簧机构来操作真空断路器,接地开关和隔离开关配用手动操作机构。本环网柜成套性强、体积小、无火灾和爆炸危险,具有可靠“五防”功能。

开关柜适用于3.6-12KV三相交流50Hz单母线分段的户内成套装置,作为接受和分配电能之用,并具有对电路进行控制,保护和监测等功能,可适用在各类型发电厂,变电站及工矿企业,高层建筑等场所,也可与环网柜组合应用于开闭站中。

性能特点

柜体采用优质角钢焊接而成;

断路器室位于柜体中(下)部,安装、调试、维护方便。标准配装ZN63A(VS1-12)断路器,并设有压力释放通道,确保人身安全;

采用先进可靠的旋转式隔离开关,可在主母线带电下安全进入断路器室检修。先进可靠的旋转式隔离开关,可在主母线带电下安全进入断路器室检修;

整柜防护等级IPZX;

设有可靠功能齐全的强制性机械闭锁装置,简便有效达到“五防”要求;

具有可靠的接地系统;

门上装有观察窗,可清楚观察到柜内元件地工作状态;

操作机构闭锁采用比XGN66-12可靠的机械闭所;

进出线电缆低于柜底前部,方便用户连接;

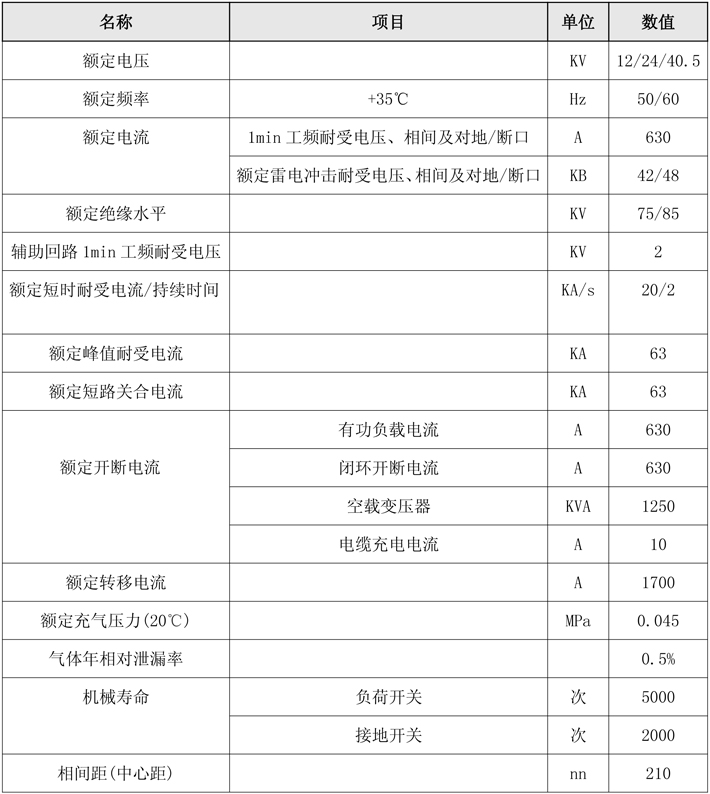

技术参数

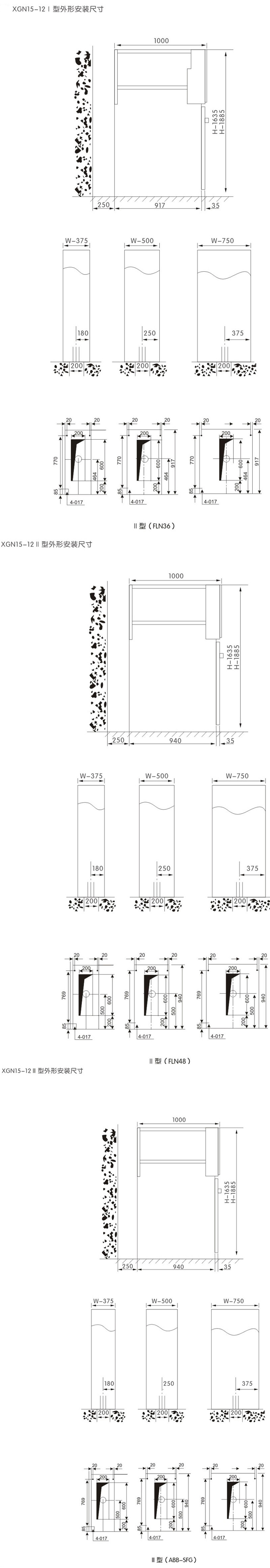

外形尺寸
